BetaFPV - SuperD 2.4Ghz ELRS Diversity Receiver

De BETAFPV SuperD ELRS is de eerste True Diversity-ontvanger die gebruikmaakt van twee antennes, dubbele ontvangerketens en TCXO-technologie (temperatuurgecompenseerde kristaloscillator), waardoor een uiterst nauwkeurige frequentie en uitstekende prestaties in extreme temperaturen worden bereikt. Hij biedt 2,4 GHz en voldoet ruimschoots aan de betrouwbaarheidseisen voor langeafstandsvluchten, luchtfotografie of FPV-freestyletrucs.

We raden de ExpressLRS Recovery Dongle aan voor het flashen of herstellen van de ontvanger.

Kernpunten:

Een True Diversity-ontvanger met twee complete RF-ontvangerketens (vergelijkbaar met dubbele SX1280/SX1281 of dubbele SX1276), gebaseerd op de nieuwste officiële ExpressLRS-firmware. Wordt geleverd met ExpressLRS V3.0.0-firmware.

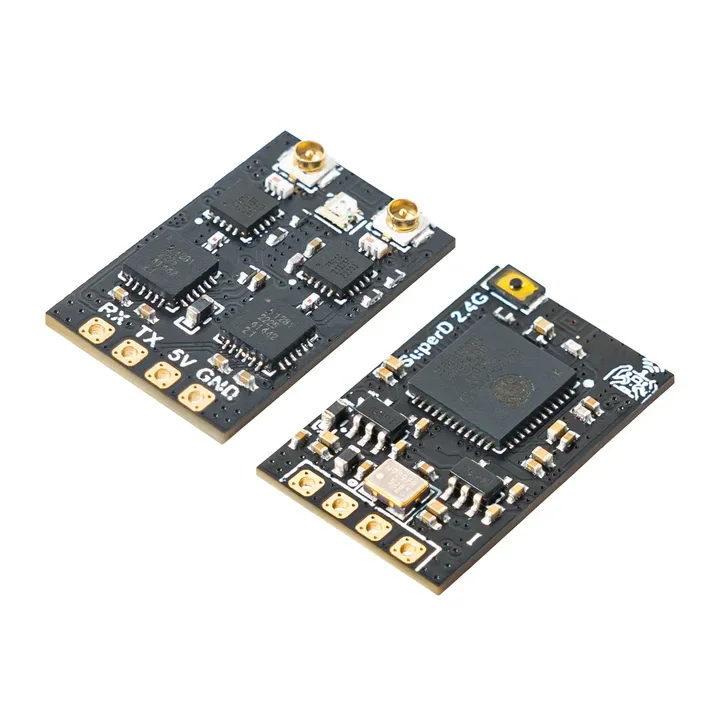

Ultralicht, slechts 1,1 g zonder antenne. De ontvangerprintplaat heeft een logische lay-out en is zeer netjes afgewerkt. Zeer eenvoudig te solderen.

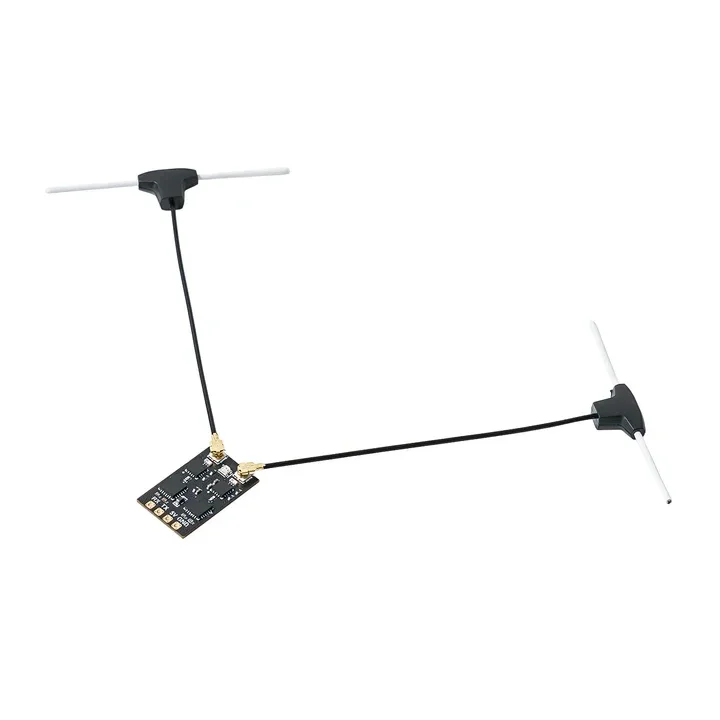

Twee dipool-T-antennes creëren een omnidirectioneel signaal voor een goede signaaloverdracht. Het wordt aanbevolen de antennes afzonderlijk en verticaal zo ver mogelijk uit elkaar te plaatsen voor een beter signaal.

Het is niet alleen geschikt voor FPV-drones, maar ook voor FPV-vliegtuigen met vaste vleugels of andere FPV-toestellen. Het presteert uitstekend bij langeafstandsvluchten.

Specificaties

• Artikel: BETAFPV SuperD ELRS 2,4 GHz/915 MHz/868 MHz Diversity-ontvanger
• MCU: ESP32 PICO D4, dubbele SX1280 (SX1281) (2,4 GHz) / dubbele SX1276 (915 MHz/868 MHz)
• Telemetrievermogen: 20 dBm (2,4 GHz) / 17 dBm (915 MHz/868 MHz)

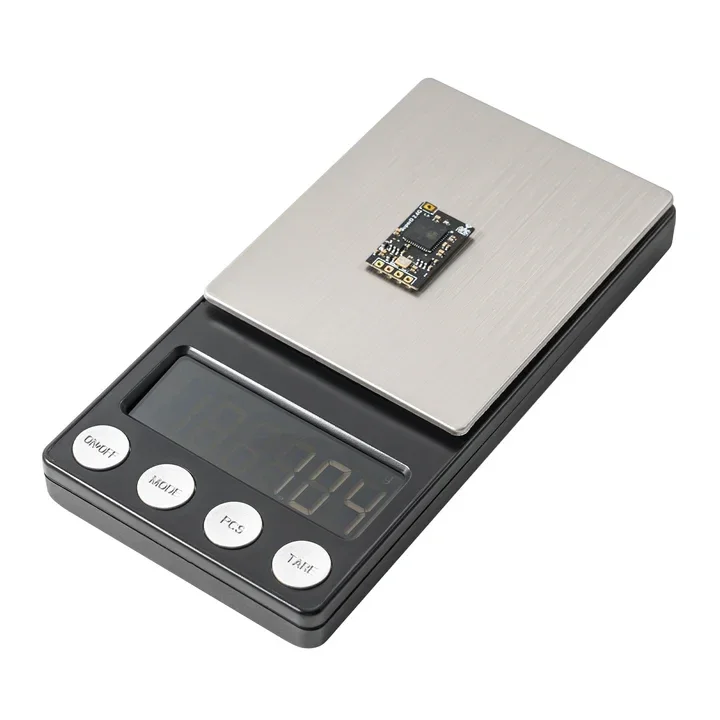

• Gewicht exclusief antenne: 1,1 g (2,4 GHz) / 1,2 g (915 MHz/868 MHz)
• RF-frequentie: 2,4 GHz (ISM) / 915 MHz FCC / 868 MHz EU
• Antenneconnector: IPEX MHF 1/U.FL
• Ingangsspanning: +5 V DC @ "+" pad
• Ontvangerprotocol: CRSF
• PCB-formaat: 22 mm x 14 mm

Eerste echte Diversity-ontvanger met TCXO
De SuperD ELRS 2,4 GHz Diversity Receiver is voorzien van een ingebouwde TCXO (temperatuurgecompenseerde kristaloscillator), die gedeeld wordt door twee RF-chips voor een uiterst nauwkeurige klokbron. Een echte diversity-ontvanger met twee RF-chips en een PA+LNA genereert veel warmte tijdens gebruik. Dankzij de hoogwaardige TCXO is deze ontvanger bestand tegen extreme temperaturen en blijft hij een nauwkeurige frequentie leveren voor langeafstandsvluchten. Klik hier voor meer informatie over de TCXO.

-----

Le BETAFPV SuperD ELRS est le premier récepteur True Diversity à utiliser deux antennes, deux chaînes de réception et la technologie TCXO (oscillateur à cristal compensé en température), garantissant une fréquence d'une grande précision et d'excellentes performances même à des températures extrêmes. Il fonctionne en 2,4 GHz et répond parfaitement aux exigences de fiabilité pour les vols longue distance, la photographie aérienne et les figures acrobatiques FPV.

Nous recommandons le dongle de récupération ExpressLRS pour la mise à jour ou la récupération du récepteur.

Caractéristiques principales :

Récepteur True Diversity avec deux chaînes de réception RF complètes (équivalent à deux SX1280/SX1281 ou deux SX1276), basé sur le dernier firmware officiel ExpressLRS. Livré avec le firmware ExpressLRS V3.0.0.

Ultra-léger : seulement 1,1 g sans antenne. Le circuit imprimé du récepteur présente une conception logique et une finition impeccable. Soudage très facile. Deux antennes dipôles en T créent un signal omnidirectionnel pour une transmission optimale. Pour une meilleure réception, il est recommandé de placer les antennes séparément et verticalement, aussi éloignées que possible l'une de l'autre.

Ce dispositif convient non seulement aux drones FPV, mais aussi aux avions FPV à voilure fixe et autres appareils FPV. Il offre d'excellentes performances lors des vols longue distance.

Spécifications

• Article : Récepteur Diversité BETAFPV SuperD ELRS 2,4 GHz/915 MHz/868 MHz
• Microcontrôleur : ESP32 PICO D4, double SX1280 (SX1281) (2,4 GHz) / double SX1276 (915 MHz/868 MHz)
• Puissance de télémétrie : 20 dBm (2,4 GHz) / 17 dBm (915 MHz/868 MHz)
• Poids sans antenne : 1,1 g (2,4 GHz) / 1,2 g (915 MHz/868 MHz)
• Fréquence RF : 2,4 GHz (ISM) / 915 MHz (FCC) / 868 MHz (UE)
• Connecteur d’antenne : IPEX MHF 1/U.FL
• Tension d’entrée : +5 V CC (broche « + »)
• Protocole de réception : CRSF
• Format du circuit imprimé : 22 mm × 14 mm

Premier véritable récepteur Diversité Avec TCXO

Le récepteur diversité SuperD ELRS 2,4 GHz intègre un TCXO (oscillateur à cristal compensé en température) partagé par deux puces RF, assurant ainsi une horloge d'une extrême précision. Un véritable récepteur diversité, composé de deux puces RF et d'un amplificateur de puissance (PA) et d'un amplificateur à faible bruit (LNA), génère une chaleur importante en fonctionnement. Grâce à son TCXO de haute qualité, ce récepteur résiste aux températures extrêmes et garantit une fréquence précise pour les vols longue distance. Cliquez ici pour en savoir plus sur le TCXO.
