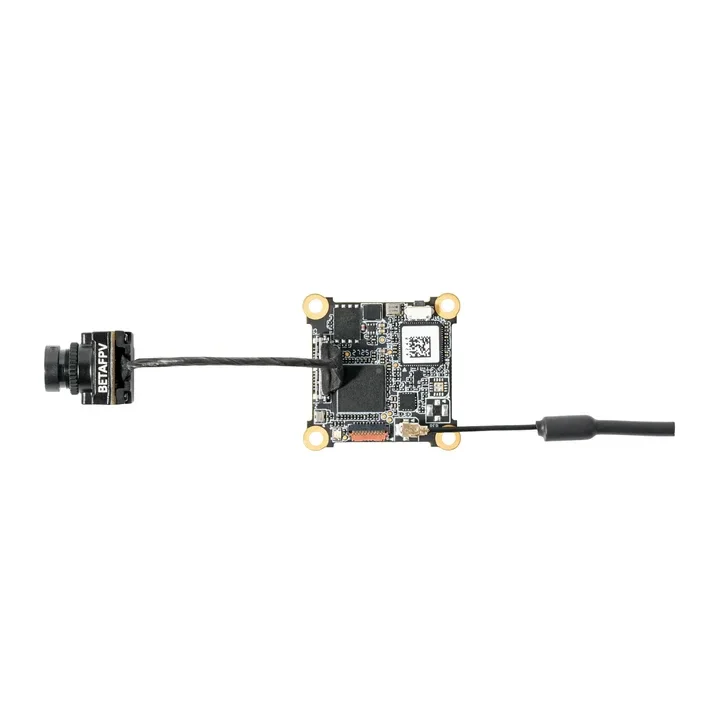

BetaFPV - P1 Air Unit HD

De BetaFPV P1 Air Unit HD VTX is een geavanceerd digitaal FPV camera- en video transmissie systeem speciaal ontworpen voor HD whoops, micro FPV drones en compacte bouwwerken. Dankzij het krachtige ArtLynk protocol biedt dit systeem stabiele digitale beeldoverdracht met 1080p bij 60 fps, lage latentie en een indrukwekkend bereik - ideaal voor meeslepende FPV vluchten.

Met een totaal gewicht van slechts ca. 6,5 g inclusief camera is het P1 systeem een van de lichtste digitale FPV oplossingen op de markt. Dit maakt het perfect voor kleine whoops en ultralichte FPV drones waarbij elke gram telt.

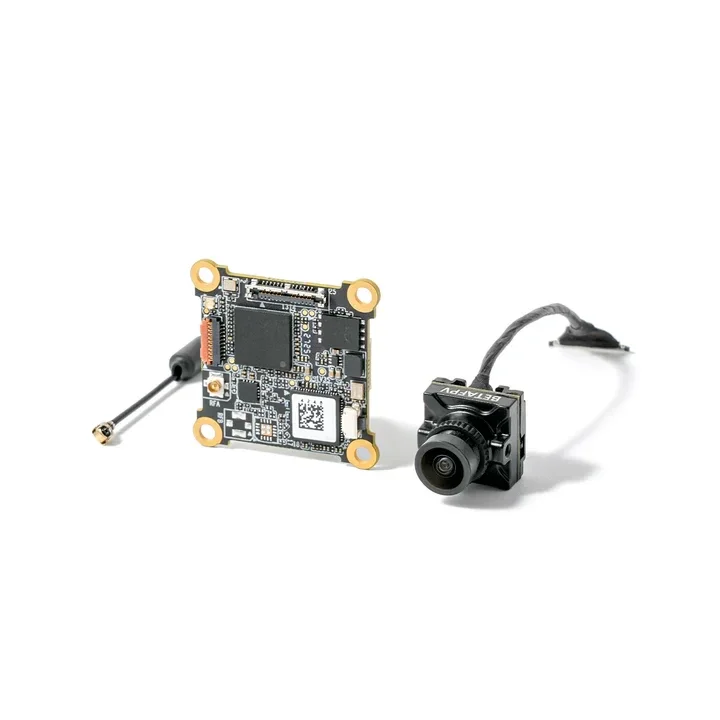

De geïntegreerde camera maakt gebruik van een 1/2,9 inch CMOS-sensor met een beeldhoek van 170°, waardoor piloten een bijzonder breed en duidelijk perspectief hebben. Dit brede beeldbereik verbetert de oriëntatie tijdens de vlucht en zorgt voor een meeslepende FPV-ervaring.

De digitale transmissie werkt in het 5,1-5,9 GHz bereik en maakt stabiele videotransmissie mogelijk met een latentie van ongeveer 60 ms en een bereik van meer dan 5 km onder optimale omstandigheden. Dit resulteert in een veel stabielere verbinding dan met klassieke analoge systemen.

De installatie is bijzonder eenvoudig: de gestandaardiseerde 6-pins aansluiting (SH1.0) maakt een snelle plug-and-play verbinding met Betaflight en BETAFPV vluchtcontrollers mogelijk. Bovendien zorgt de automatische vermogensaanpassing in stand-by ervoor dat het systeem een stabiele verbinding behoudt na een crash.

Met zijn combinatie van hoge beeldkwaliteit, laag gewicht en eenvoudige integratie is de BetaFPV P1 Air Unit HD VTX een ideale oplossing voor FPV-piloten die op zoek zijn naar een compact digitaal HD-systeem.

Technische specificaties

Algemene specificaties

• Systeem: Digitale FPV camera en VTX systeem
• Protocol: ArtLynk
• Gewicht zonder camera: ca. 3,61 g

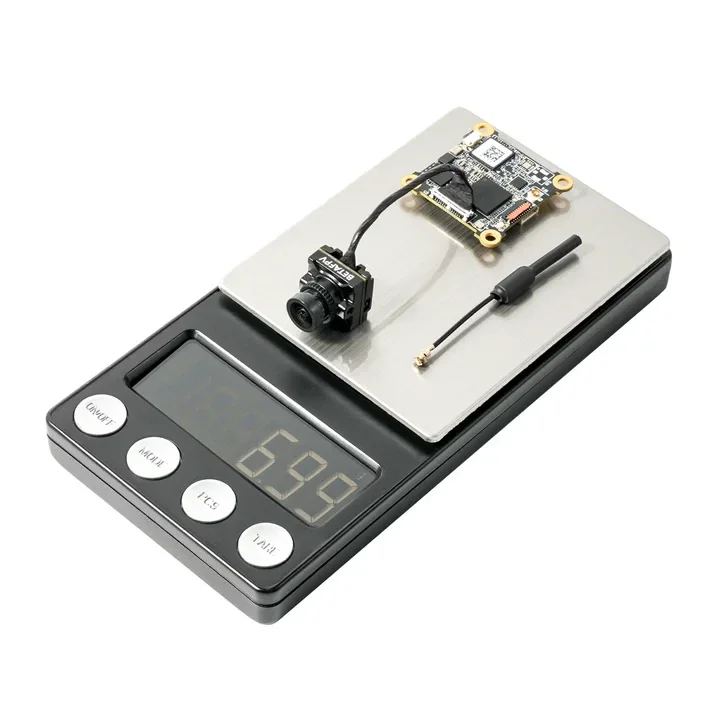

• Gewicht met camera: ongeveer 6,5 g
• Gewicht antenne: ongeveer 0,44 g

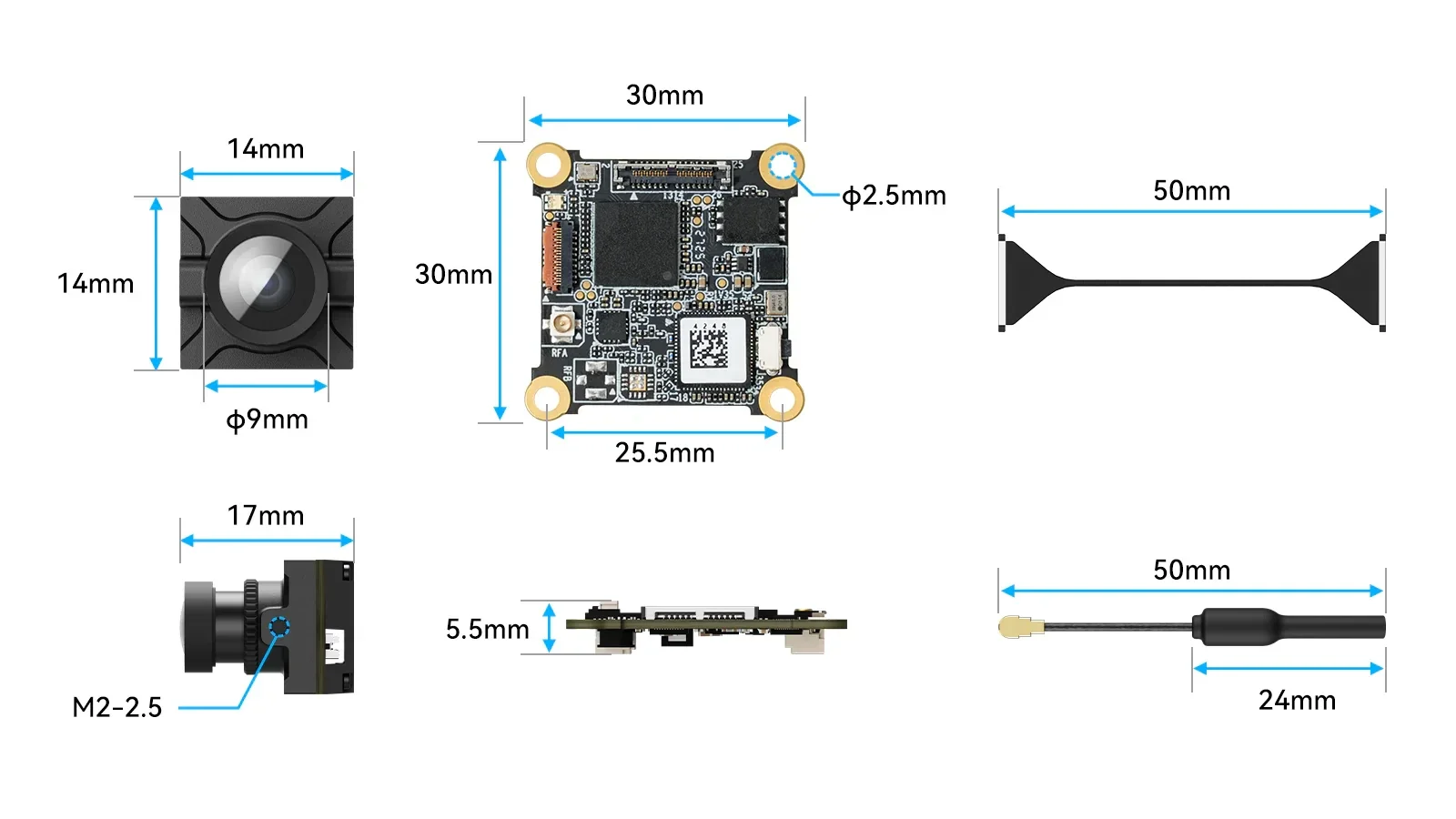

Afmetingen

• Afmetingen luchtunit: 30 × 30 × 5,5 mm
• Camera: 14 × 14 × 17 mm
• Bevestigingsgaten: 25,5 × 25,5 mm
• Diameter gaten: Ø 2,5 mm

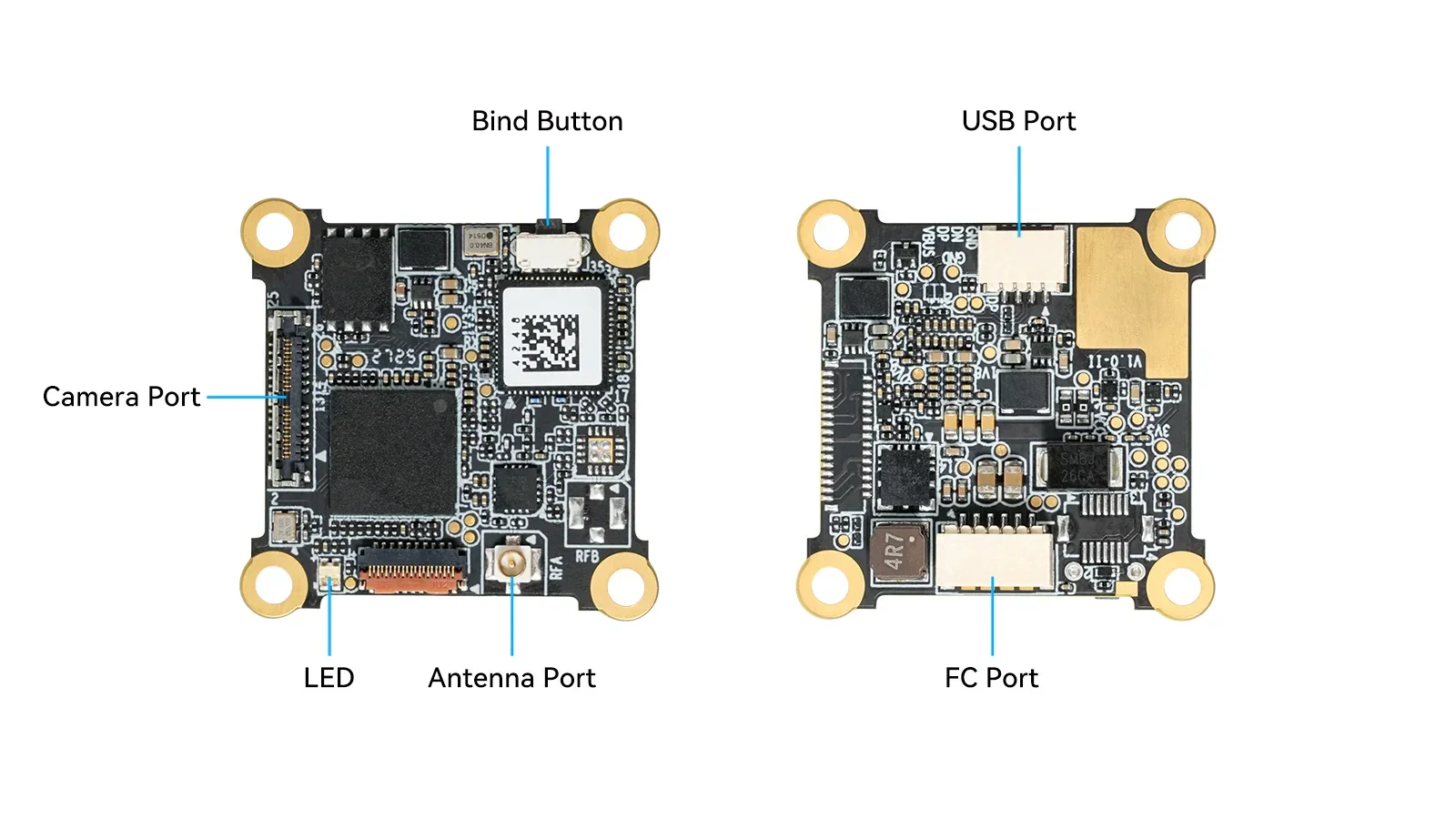

Aansluitingen

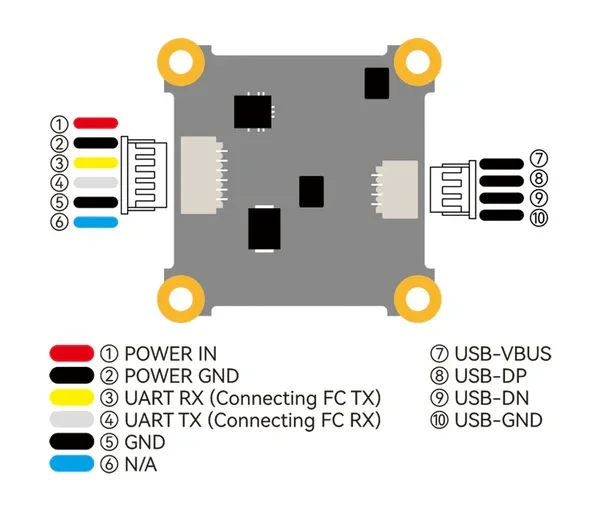

• FC-aansluiting: SH1.0 6-pins
• USB-aansluiting: SH1.0 4-pins

Videotransmissie (VTX)

• Frequentiebereik: 5,1 - 5,9 GHz
• zendvermogen (EIRP): FCC / SRRC: < 200 mW / CE: < 25 mW
• Videoresolutie: 1080p @ 60 fps
• Bereik video-overdracht: > 5 km (optimaal)
• Vertraging: ongeveer 60 ms
• Bandbreedte: 10 MHz
• Maximale bitsnelheid: 20 Mbit/s
• Kanalen: 3
• Antenne: Enkele antenne

Camera

• Sensor: 1/2,9" CMOS
• Gezichtsveld (FOV): 170°
• Breedte montage: 14 mm
• Bevestiging: M2-schroeven
• Video-indeling: MP4
• OSD: Canvas-modus

Stroomvoorziening

• Ingangsspanning: 5 V
• Bedrijfstemperatuur: -10 °C tot 40 °C

Compatibiliteit

• Ondersteunde vluchtcontrollers
  • Betaflight FC
  • BETAFPV FC

-----

L'émetteur vidéo HD BetaFPV P1 Air Unit est un système avancé de caméra et de transmission vidéo numérique FPV, spécialement conçu pour les drones HD whoops, les micro-drones FPV et les structures compactes. Grâce au puissant protocole ArtLynk, ce système offre une transmission d'image numérique stable en 1080p à 60 images par seconde, une faible latence et une portée impressionnante, idéale pour des vols FPV immersifs.

Avec un poids total d'environ 6,5 g seulement, caméra incluse, le système P1 est l'une des solutions FPV numériques les plus légères du marché. Il est donc parfait pour les petits drones whoops et les drones FPV ultralégers où chaque gramme compte.

La caméra intégrée utilise un capteur CMOS 1/2,9 pouce avec un champ de vision de 170°, offrant aux pilotes une perspective exceptionnellement large et nette. Ce large champ de vision améliore l'orientation en vol et garantit une expérience FPV immersive. La transmission numérique fonctionne dans la bande de fréquences 5,1-5,9 GHz et assure une transmission vidéo stable avec une latence d'environ 60 ms et une portée de plus de 5 km dans des conditions optimales. Il en résulte une connexion bien plus stable qu'avec les systèmes analogiques classiques.

L'installation est particulièrement simple : le connecteur standardisé à 6 broches (SH1.0) permet une connexion plug-and-play rapide avec les contrôleurs de vol Betaflight et BETAFPV. De plus, l'ajustement automatique de la puissance en veille garantit le maintien d'une connexion stable après un crash.

Grâce à sa combinaison d'une haute qualité d'image, d'un poids réduit et d'une intégration simple, l'émetteur vidéo HD BetaFPV P1 Air Unit est la solution idéale pour les pilotes FPV à la recherche d'un système HD numérique compact.

Caractéristiques techniques

Caractéristiques générales

• Système : Système caméra et émetteur vidéo numérique FPV
• Protocole : ArtLynk
• Poids sans caméra : env. 3,61 g
• Poids avec caméra : env. 6,5 g
• Poids de l'antenne : env. 0,44 g

Dimensions

• Dimensions de l'unité aérienne : 30 × 30 × 5,5 mm
• Caméra : 14 × 14 × 17 mm
• Entraxe des trous de fixation : 25,5 × 25,5 mm
• Diamètre des trous : Ø 2,5 mm

Connecteurs

• Connecteur FC : SH1.0 6 broches
• Connecteur USB : SH1.0 4 broches

Transmission vidéo (VTX)

• Gamme de fréquences : 5,1 - 5,9 GHz
• Puissance d'émission (PIRE) : FCC / SRRC : < 200 mW / CE : < 25 mW
• Résolution vidéo : 1080p à 60 images/s
• Portée de transmission vidéo : > 5 km (optimale)
• Délai : environ 60 ms
• Bande passante : 10 MHz
• Débit binaire maximal : 20 Mbit/s
• Canaux : 3
• Antenne : Simple Antenne

Caméra

• Capteur : CMOS 1/2,9"
• Champ de vision (FOV) : 170°
• Largeur de montage : 14 mm
• Fixation : Vis M2
• Format vidéo : MP4
• OSD : Mode Canvas

Alimentation

• Tension d'entrée : 5 V
• Température de fonctionnement : -10 °C à 40 °C

Compatibilité

• Contrôleurs de vol compatibles :
  • Betaflight FC
  • BETAFPV FC
